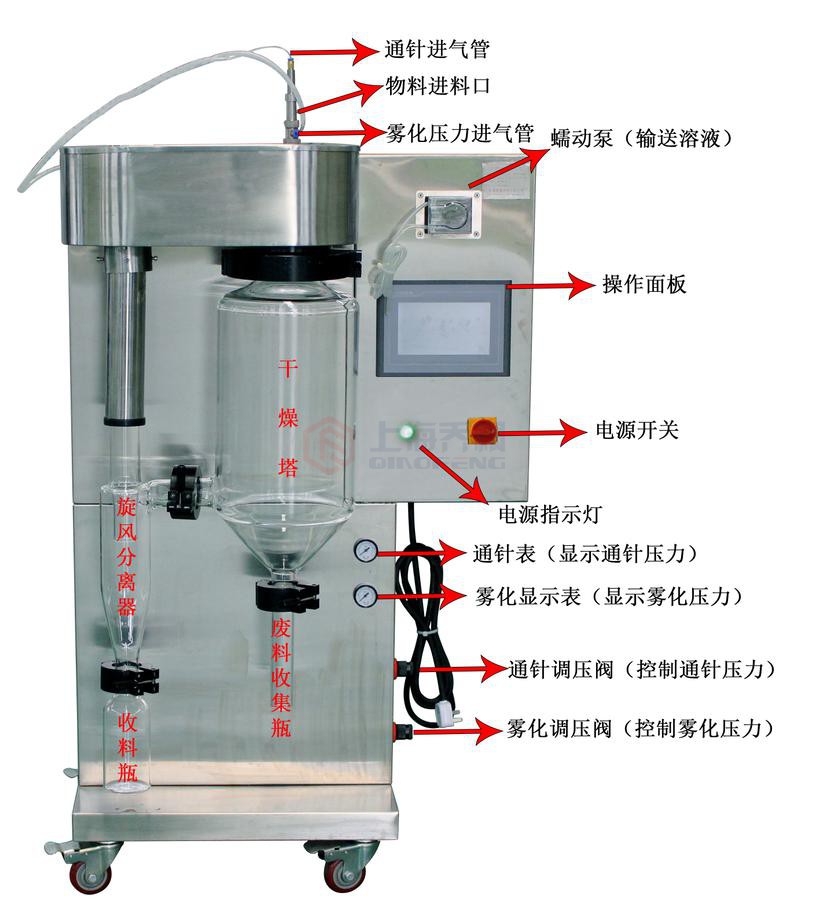

一、實驗室噴霧干燥機使用安裝流程：

1.整機安全檢查

       在拆箱后，請按照附表中干燥機《裝箱清單》進行設備整理，檢查各部分配件及干燥機機身是否完整。檢驗無誤后方可進行下一步驟。

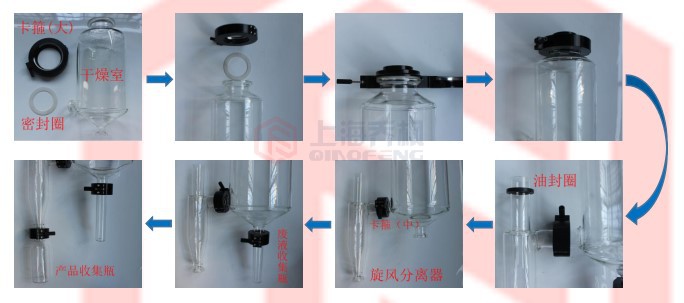

       玻璃組件包含干燥室、旋風分離器、產品收集瓶、廢液（料）收集瓶

       玻璃組件的整個安裝操作均為與地面呈豎直方向上安裝，干燥室左下方瓶口朝向盡量與干燥機正面平行。油封圈U型環面方向朝上。

2.供氣系統的安裝流程

    將干燥機機身左側的兩個粗細不同的膠管分別插入霧化噴槍對應的接口處。

注：以下兩個系統的安裝建議在設備開啟后進行，默認已安裝好。

3.輸料系統的安裝流程

    輸料系統包括蠕動泵及輸料管。蠕動泵位于觸摸屏的正上方，默認轉向為順時針。安裝輸料管時需要打開蠕動泵，并按照轉向放置即可。

4.進料系統的安裝流程

輸料系統安裝完畢后，將輸料管順時針轉向的出口連接到霧化噴槍的不銹鋼進料管上，注意插緊。

二、實驗室噴霧干燥機 使用規范

1.開機前設備檢測

    （1）設備使用前應確認干燥機工作平面是否水平；

    （2）保持設備處于干燥通風的環境中；

    （3）觀察機身各個門并保持關閉；

    （4）檢查卡箍、玻璃組件是否緊固；

    （5）檢查觸摸屏是否損壞；

    （6）確認設備底部的萬向輪是否固定。

2.鹽水噴霧干燥預實驗

    該實驗的主要目的是為了模擬用戶物料實驗的。原理是利用水分的蒸發作用，將水分中的鹽分析出，從而獲得干粉產品。

    實驗準備：先將食用細鹽溶于盛入溫水的燒杯中，再將配好的鹽水放置好后進行實驗。操作如下步驟：

    （1）接通電源后打開開關按鈕；

    （2）觀察觸摸屏，點擊“中文”選項，再點擊“進入系統”選項；

    （3）點擊“溫度監控”選項，選擇藍*“SV”選項設定干燥溫度為180℃；

    （4）返回上一級界面，點擊“參數設定”選項，選擇“蠕動泵轉速”設定為15rpm；

    （5）返回上一界面。點擊“操作界面”，依次點擊“風機”、“蠕動泵”、“空壓機”“加熱器”選項；

    （6）再次進入溫度監控界面：等待3-5分鐘。當溫度穩定到設定溫度時，將霧化噴槍的噴頭朝向遠離操作人員和設備的空間，再將輸料管進口插入鹽水杯中；

    （7）觀察噴霧干燥機霧化噴槍噴頭處，待出現錐體料霧后，關閉“蠕動泵”選項，再將噴頭插入頂部的霧化盤中，再開啟蠕動泵，觀察產品收集瓶中的現象。

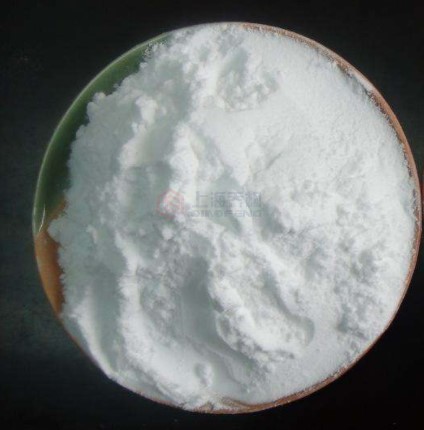

    預計實驗結果：實際開始噴料5-10分鐘后，產品收集瓶中沉積大量的白*粉末（鹽粉）。

3.常規實驗流程參考

    鑒于不同用戶的物料屬性差異，廠家推薦，濃度較高的物料建議開啟自動通針功能，可有效避免噴頭堵塞。其他實驗操作流程可依照鹽水噴霧干燥預實驗進行。

4.注意事項

    （1）拆箱時，請注意準備如下工具：羊角錘一把、一字螺絲刀一把。**用一字螺絲刀開縫，去除包裝木箱的蓋板部分，再使用羊角錘沿著縫撬開箱子；

    （2）請將本設備放置在干燥通風的環境中，并且工作過程中，靜止使用明火；

    （3）開機前請檢查及確認接入電源是否滿足220V穩壓供電條件；

    （4）檢查配電箱中電路的空氣開關是否打開（默認按鈕向上為開啟狀態）；

    （5）確認空氣開關相鄰的熔斷器中是否放置保險絲；

    （6）在懸掛玻璃配件時需注意輕拿輕放，細心保護瓶口部分，再用卡箍緊固；

    （7）設備使用過程中，要在限制干燥溫度250℃以下的工況條件下進行操作；

    （8）請勿用尖銳物品或潮濕物接觸全彩觸摸屏、啟動旋鈕及玻璃干燥組件，同時避免在未通知生產廠家的情況下，自行拆開機身。

    （9）本設備為內部質量檢控產品，如需對設備做出改良或升級業務，請及時撥打售后電話進行咨詢；

    （10）設備開啟后，要注意固定機身底部的導輪，以避免機身震動或移動影響實驗的進行；

    （11）實驗進行過程中，要注意佩戴勞保手套及口罩等護具。高溫條件下，皮膚盡量避免與噴槍、玻璃干燥系統直接接觸，以免燙傷。產品收集時，要根據物料屬性進行操作。針對人體有影響的產品或原料，需要在干燥通風的環境條件下進行收集或加工；

    （12）請勿選用強酸或強堿的物料，可預先咨詢廠家，以免造成不必要的損失；

    （13）在測試霧化噴槍霧化狀態時，噴嘴應朝著遠離設備和人員的方向；

    （14）霧化噴槍在調試時請勿彎折氣管，以免損壞配件；

    （15）調節霧化噴槍和自動通針氣壓值時，應按照制定范圍進行調節。詳情可咨詢上海喬楓實業官方售后人員。禁止在空壓機開啟的狀態下，撥出或接入氣管；

    （16）當噴頭堵塞（或蠕動管堵塞）時，應該及時關閉蠕動泵和空壓機，再將泵管從蠕動泵中取出；

    （17）實驗結束后，霧化噴槍要先卸下噴嘴，再進行清洗。再安裝從下往上，從左向右的順序依次卸下產品收集瓶、廢料收集瓶、旋風分離器、干燥室等配件；

    （18）清理環節:一般性實驗，可采用洗潔精清洗玻璃組件。泵管按要求清洗，經常清洗可有效避免物料交叉感染的現象。
